撞机保护系统
精密机床必备的主轴碰撞保护工具
撞机保护系统
精密机床必备的主轴碰撞保护工具
这些功能我们能帮您实现!
安装PulseNG系统后,您的机器将得到七天24小时实时保护。
我们不受数控系统类型的限制，可兼容:Siemens, Bosch Rexroth, Heidenhain, Fanuc, Mitsubishi
我们可以识别:
●不管是在快速进给还是慢速进给时发生在任意方向上的撞机
●振动过载、受力过载和功率过载

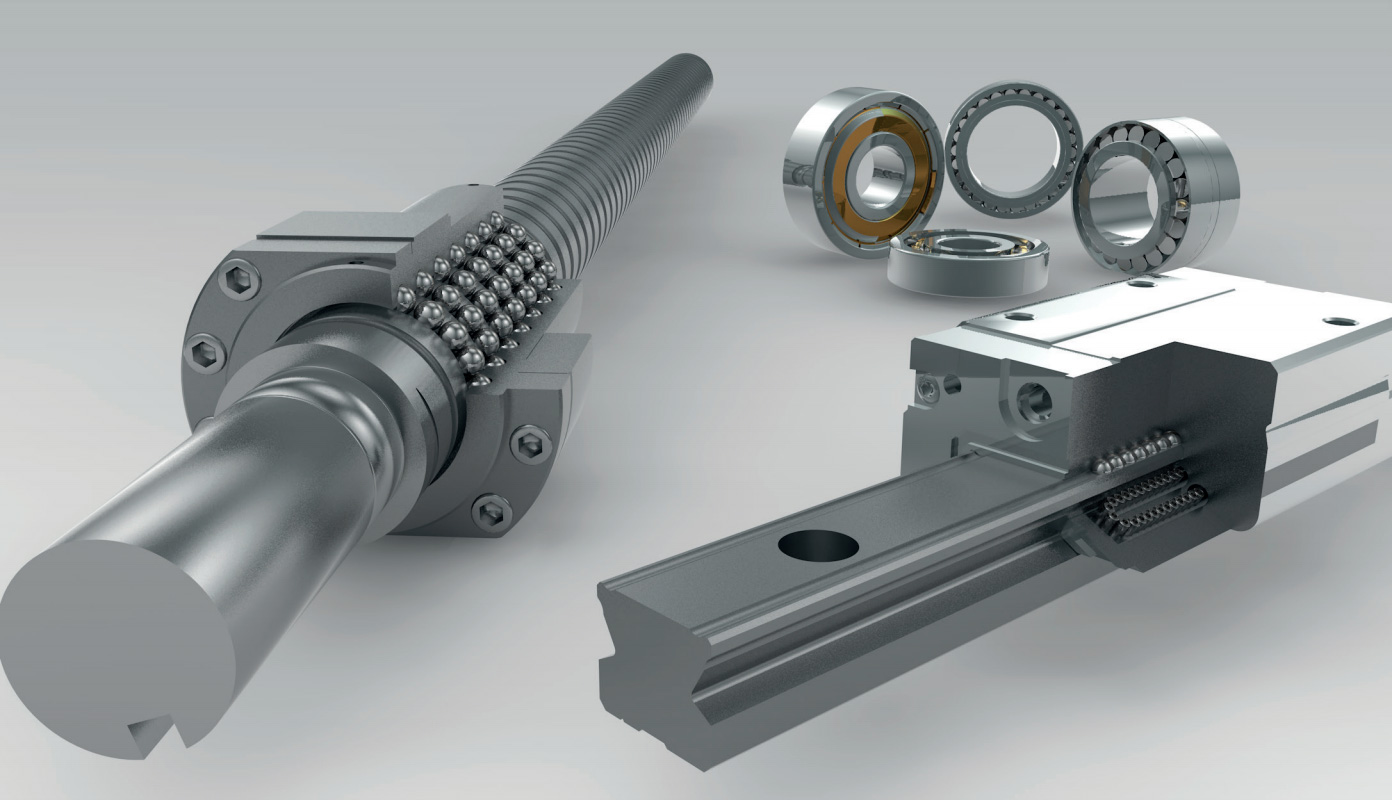

●机器部件的使用状况(滚珠丝杠、线轴、主轴等等)
响应时间<1ms*
●紧急停机
●NC停机
*该时间仅在基本配置下有效,系统配置不同,响应时间也会有所不同。

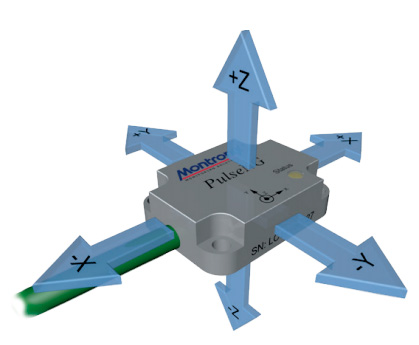

PulseNG传感器的测量坐标轴
■ 多种组合配置

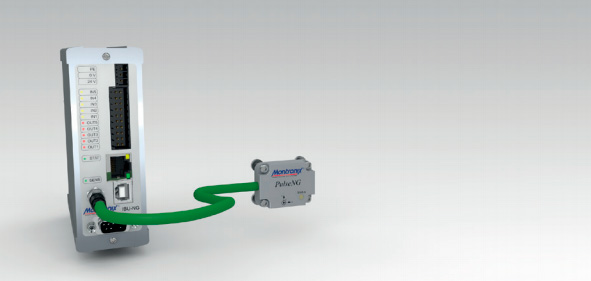

基本配置
(如图: IBU-NG信号处理单元+ PulseNG传感器)
只需一个传感器就能有效保护

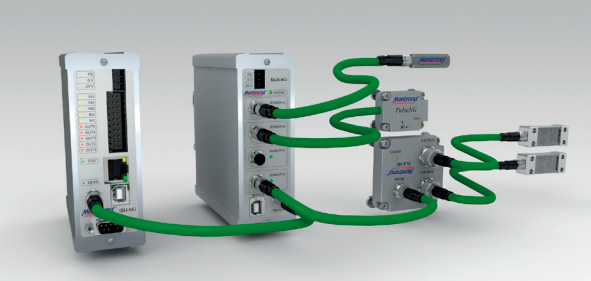

拓展配置
(如图:增加了MUX-NG多路复用器+StrainLink传感器+ SL .A-NG信号放大器+PulseNG M12传感器,拓展可能性之一)可连接多个传感器,能结合测量多个不同的物理变量,保护更全面。.
一套产品 三套方案

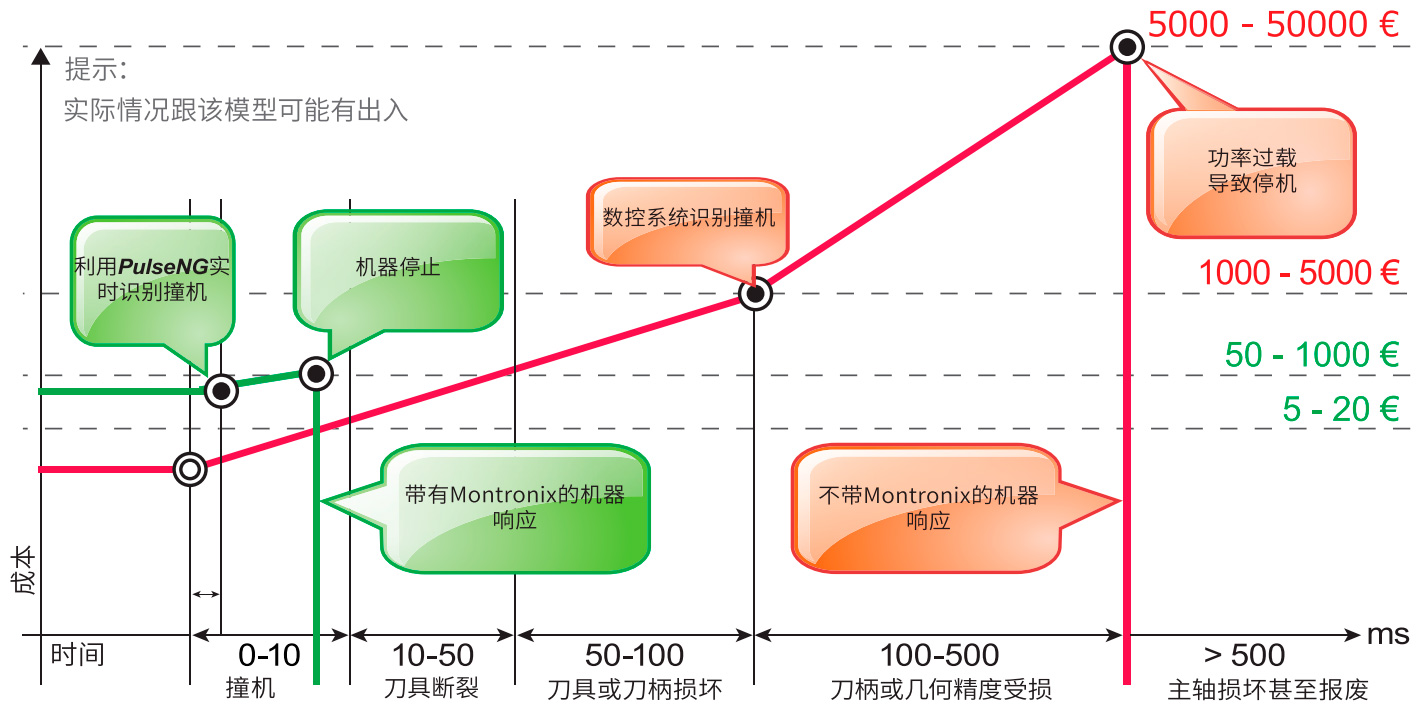

■ 机器保护方式对比
快速响应一提高机床使用率 显著降 低成本

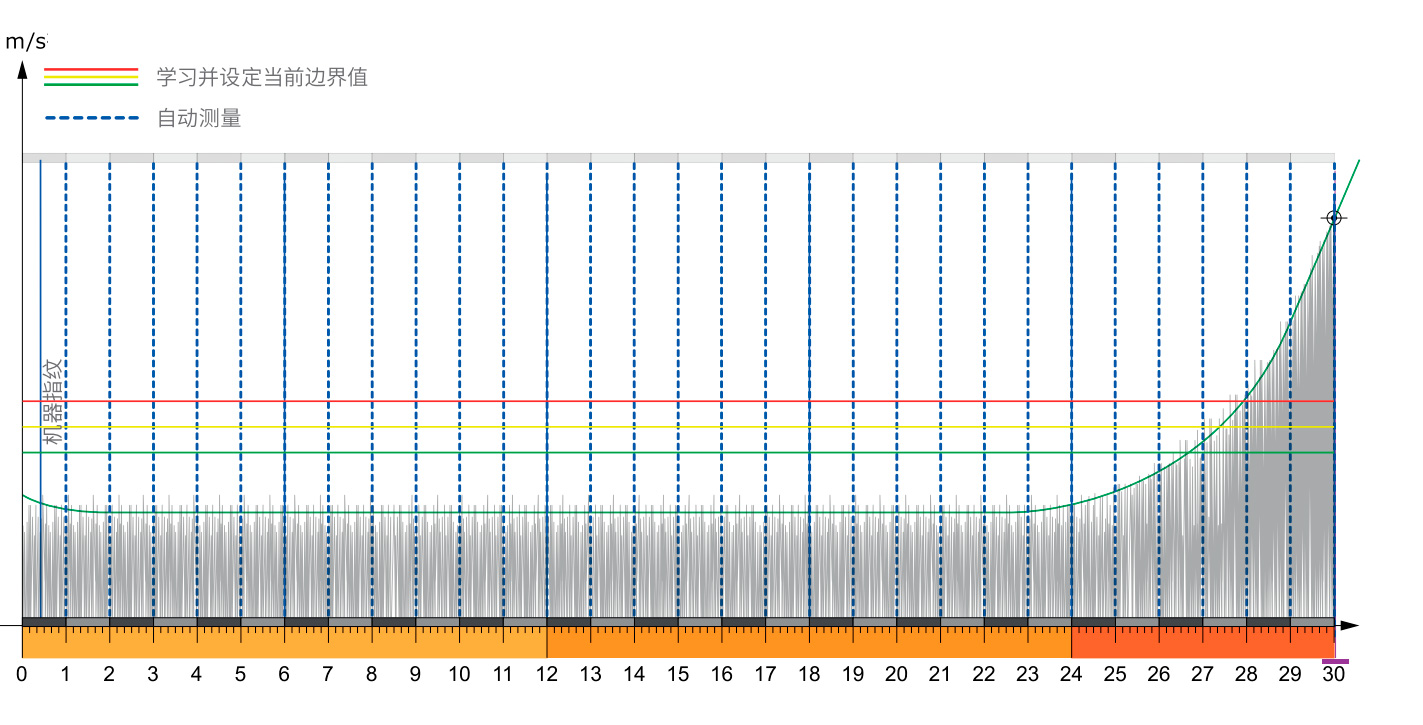

■ 全自动机器状态诊断-磨损走势曲线
出现磨损或损坏时自动报警提示
定期自动测量,及早识别机器部件上出现的磨损
应用实例

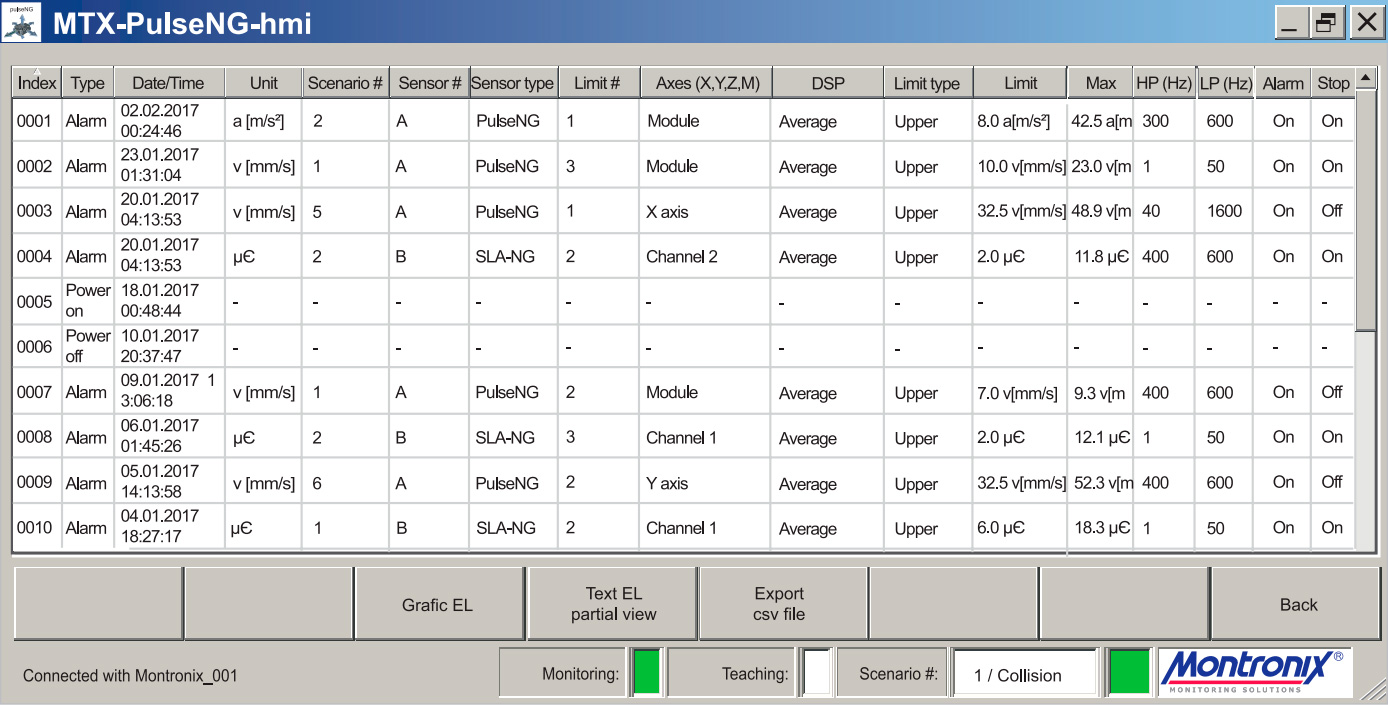

■ 文本事件记录仪
只要有超出设定边界值的异常事件发生,都将记录在系统环形记录器中,且不能被删除或更改。
信号处理单元中的文本事件记录仪可储存4000多个文本事件日志，且可随时以表格形式导出。
信号处理单元中的图像事件记录仪可储存64个图像事件日志
(事件发生的前后5秒钟)一请 参照下页示例:
应用实例

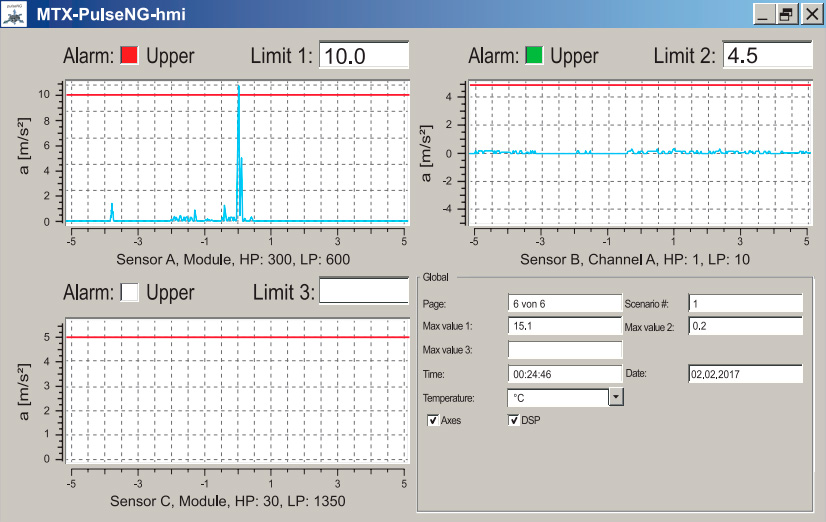

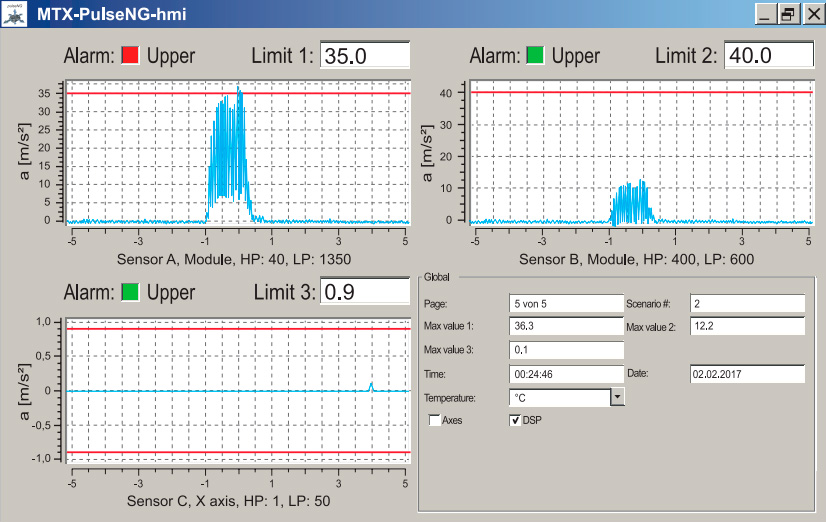

■ 图像事件记录仪
撞机
边界1: 快速撞机识别
边界2: 慢速撞机识别
边界3: 未启用
◆响应时间< 1 ms
◆紧急停机
◆尽量降低撞机后续成本
振动过载
边界1: 振动过载
边界2: 振动过载
边界3: 表面形变
◆响应时间< 1 ms
◆NC停机、调节进给速度
◆边界值可根据客户实际情况量身设定

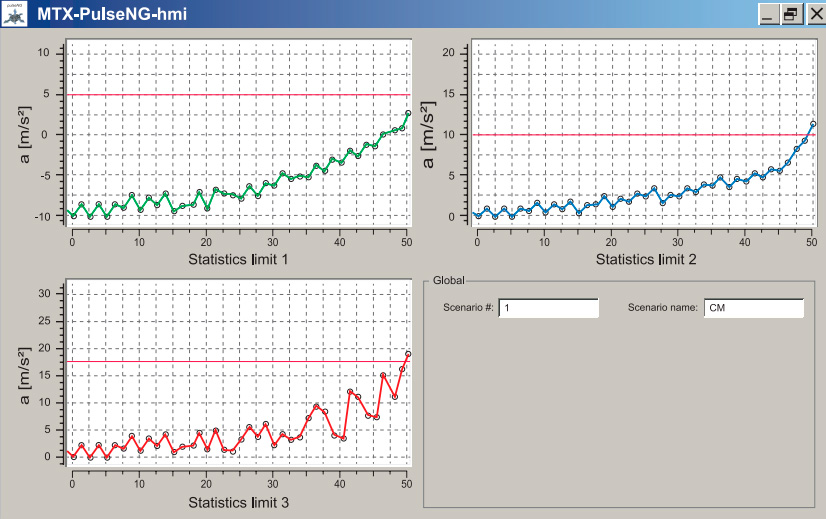

全自动机器状态诊断
边界1:运动轴统计曲线
边界2:横向轴统计曲线
边界3:垂向轴统计曲线
◆及早识别机器部件上的磨损现象
◆预防性维护
◆自动测量并报警提示磨损
工业4.0

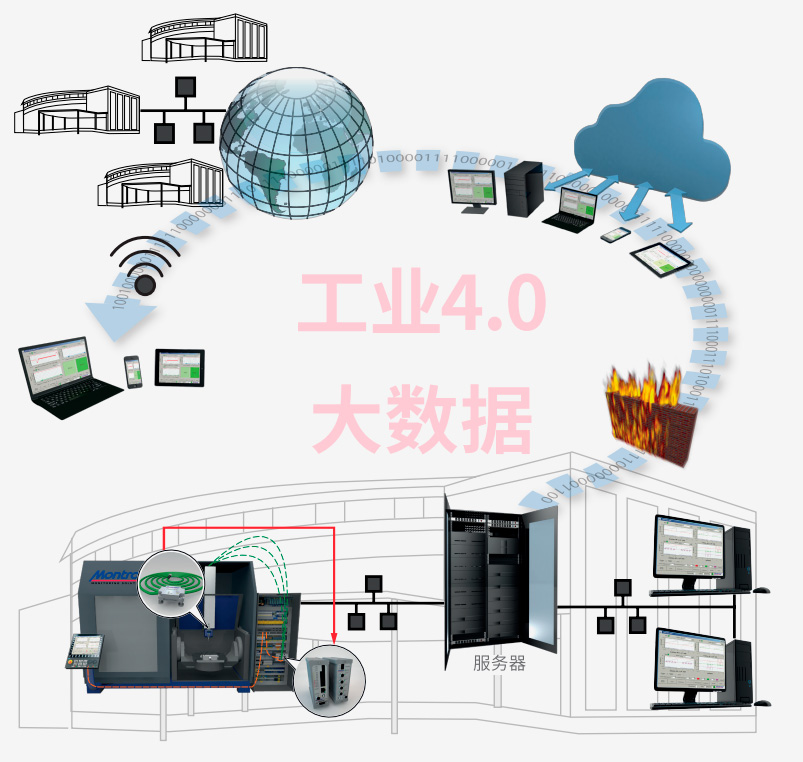

■ 适用于工业4.0
◆所有测量数据以万能格式的形式传送至局域网以便进行大数据分析管理
◆促进机器的集中统一管理
◆帮助建立所有机床使用状态的总览
◆利于进行有计划地、预防性的设备维护
◆提供客户端服务器功能

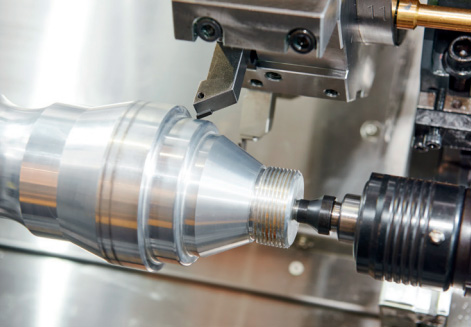

广泛适用

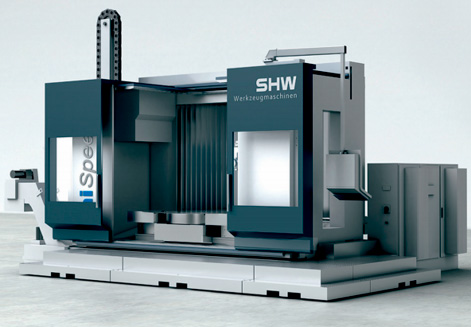

加工中心
车床

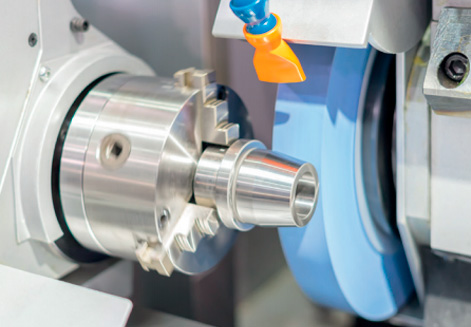

磨床
钻床/铣床

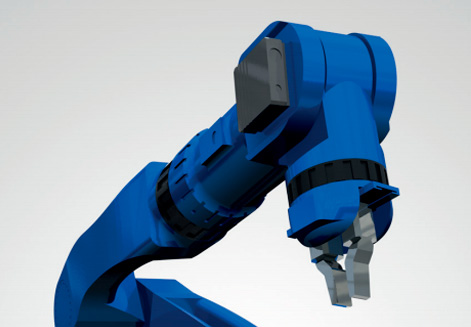

机械手

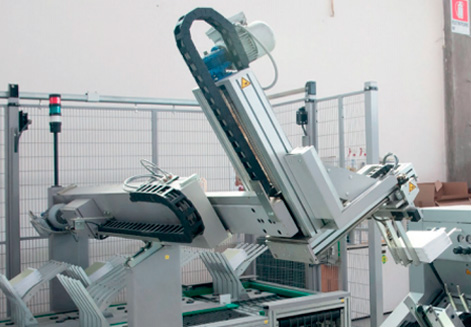

传送装置
对机器重要部件的使用状况进行自动监控
撞机保护视频
我们的业务遍布全球
一手承包从想法形成到完整的交钥匙解决方案，我们可以为您提供全套服务流程:概念构思、实际安装、运行调试、技术培训、生产优化、以及工业4.0所需的大数据!
这些功能我们能帮您实现!
安装PulseNG系统后,您的机器将得到七天24小时实时保护。
我们不受数控系统类型的限制，可兼容:Siemens, Bosch Rexroth, Heidenhain, Fanuc, Mitsubishi
我们可以识别:
●不管是在快速进给还是慢速进给时发生在任意方向上的撞机
●振动过载、受力过载和功率过载
●机器部件的使用状况(滚珠丝杠、线轴、主轴等等)
响应时间<1ms*
●紧急停机
●NC停机
*该时间仅在基本配置下有效,系统配置不同,响应时间也会有所不同。
PulseNG传感器的测量坐标轴
■ 多种组合配置
基本配置
(如图: IBU-NG信号处理单元+ PulseNG传感器)
只需一个传感器就能有效保护
拓展配置
(如图:增加了MUX-NG多路复用器+StrainLink传感器+ SL .A-NG信号放大器+PulseNG M12传感器,拓展可能性之一)可连接多个传感器,能结合测量多个不同的物理变量,保护更全面。.
一套产品 三套方案
■ 机器保护方式对比
快速响应一提高机床使用率 显著降 低成本
■ 全自动机器状态诊断-磨损走势曲线
出现磨损或损坏时自动报警提示
定期自动测量,及早识别机器部件上出现的磨损
应用实例
■ 图像事件记录仪
撞机
边界1: 快速撞机识别
边界2: 慢速撞机识别
边界3: 未启用
◆响应时间< 1 ms
◆紧急停机
◆尽量降低撞机后续成本
振动过载
边界1: 振动过载
边界2: 振动过载
边界3: 表面形变
◆响应时间< 1 ms
◆NC停机、调节进给速度
◆边界值可根据客户实际情况量身设定
全自动机器状态诊断
边界1:运动轴统计曲线
边界2:横向轴统计曲线
边界3:垂向轴统计曲线
◆及早识别机器部件上的磨损现象
◆预防性维护
◆自动测量并报警提示磨损
工业4.0
■ 适用于工业4.0
◆所有测量数据以万能格式的形式传送至局域网以便进行大数据分析管理
◆促进机器的集中统一管理
◆帮助建立所有机床使用状态的总览
◆利于进行有计划地、预防性的设备维护
◆提供客户端服务器功能
广泛适用
加工中心
车床
磨床
钻床/铣床
机械手
传送装置
对机器重要部件的使用状况进行自动监控
撞机保护视频
我们的业务遍布全球
一手承包从想法形成到完整的交钥匙解决方案，我们可以为您提供全套服务流程:概念构思、实际安装、运行调试、技术培训、生产优化、以及工业4.0所需的大数据!
