通用型附加4/5轴驱控一体系统
采用特殊全圆周刹车环组，5Mpa油压保证稳定不漏
通用型附加4/5轴驱控一体系统
采用特殊全圆周刹车环组，5Mpa油压保证稳定不漏
常见问题
授权限制
出口限制，原厂权限无法授权。
I/O限制
因系统无冗余I/O点位，无法满足生产需求。
功能局限
生产条件满足不了工艺需求。
价格成本
电机价格高昂，投入成本过大。
伺服产品
嵌入式多轴控制系统
实现转台运行前后的各类算法以及与各种数控系统的通讯。
TI Pro系列驱动器
驱控转台进行高精度旋转定位。
德川转台
驱控转台进行高精度旋转定位。
智能操作屏（含手轮）
用于转台调试、修改参数等操作
使用时无需此项。

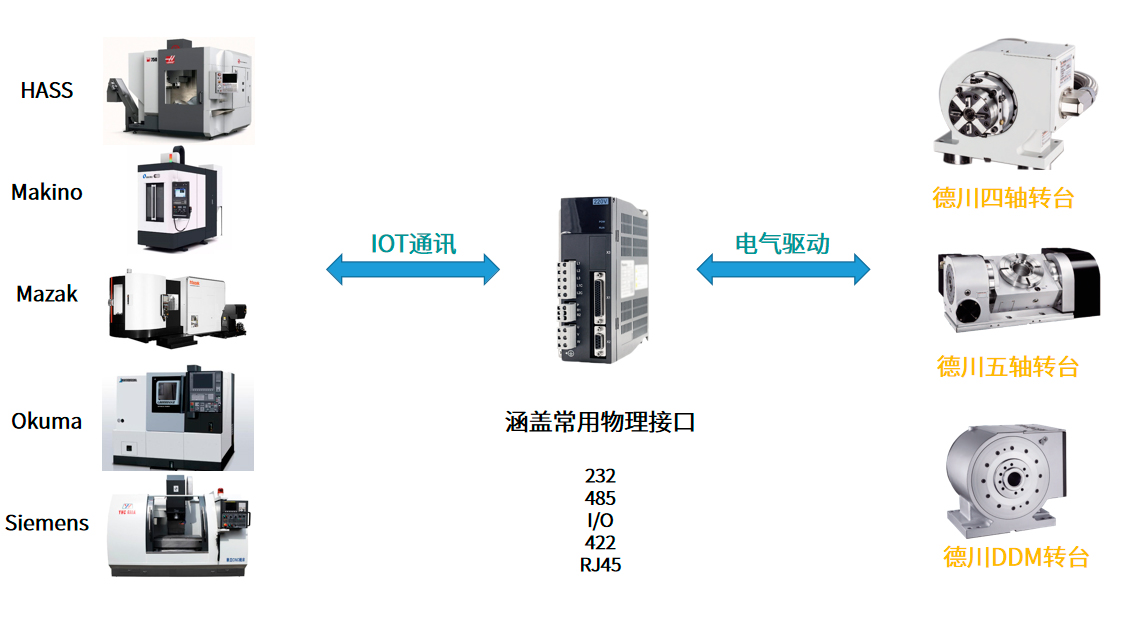

T1 Pro系列转台驱控解决方案
T1 Pro系列伺服功能优势
● 支持手动、寸动、定位、连线、手轮、MDI等操作方式
● 手动方式支持倍率控制、寸动方式支持任意步进距离、定位方式支持任意速度进给
● 连线模式，可通过串口接受CNC系统指令，支持绝对定位和速度模式
● 定向定位支持多轴控制，最多可支持9个轴
● 自带电磁阀夹紧、松开控制
● 支持任意角度定位，指令精度为0.001deg
● 支持软件限位，防止干涉
● 支持反向间隙补偿
● 支持螺距误差补偿
● 支持分期解锁功能
● 支持操作权限管理
● 支持急停复位输入、报警异常输出等安全功能
● 支持坐标、报警、驱动器状态等多种信息显示
● 支持第三方电机和直驱电机，兼容多摩川、雷尼绍。尼康等编码器协议
我们的优势
传动元件采用独家专利合金铜材质，耐磨率较传统部件提高260%。
主心轴与轴承一体设计，组合零件少，较小相对误差提供最佳刚性。
刹车元件独家倍力双活塞结构，将活塞作用面积提高两倍，大大增加刹车力。
采用特殊全圆周刹车环组，
5Mpa油压保证稳定不漏。
蜗杆固定套与滚针之间有一轴承外环，提高蜗杆同心度，保证高定位精度。
电机安装面全部精密加工油封槽, 统一采用瑞典Trelleborg密封圈，防水等级IP65。
应用案例

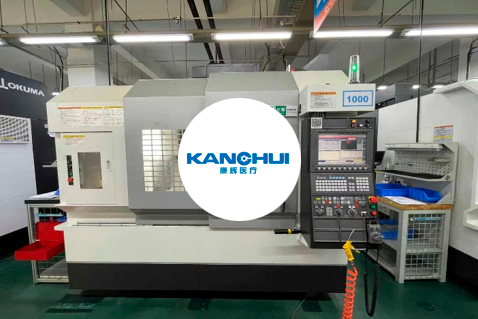

驱控系统运行于大畏P200机床，驱控DDR转台

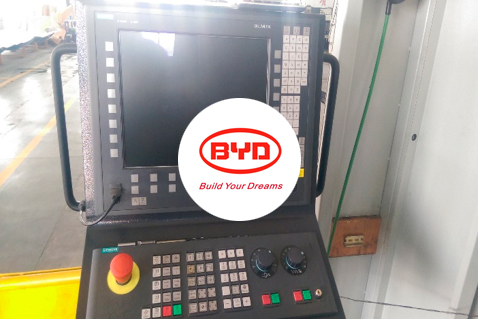

控制系统运行于西门子828D机床，驱控滚子凸轮转台

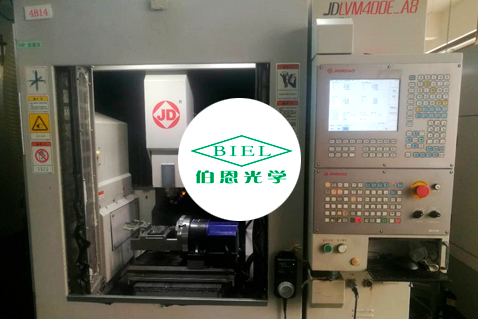

控制系统运行于精雕JD系列机床，驱控谐波转台
常见问题
授权限制
出口限制，原厂权限无法授权。
I/O限制
因系统无冗余I/O点位，无法满足生产需求。
功能局限
生产条件满足不了工艺需求。
价格成本
电机价格高昂，投入成本过大。
伺服产品
嵌入式多轴控制系统
实现转台运行前后的各类算法以及与各种数控系统的通讯。
TI Pro系列驱动器
驱控转台进行高精度旋转定位。
德川转台
驱控转台进行高精度旋转定位。
智能操作屏（含手轮）
用于转台调试、修改参数等操作
使用时无需此项。
T1 Pro系列转台驱控解决方案
T1 Pro系列伺服功能优势
● 支持手动、寸动、定位、连线、手轮、MDI等操作方式
● 手动方式支持倍率控制、寸动方式支持任意步进距离、定位方式支持任意速度进给
● 连线模式，可通过串口接受CNC系统指令，支持绝对定位和速度模式
● 定向定位支持多轴控制，最多可支持9个轴
● 自带电磁阀夹紧、松开控制
● 支持任意角度定位，指令精度为0.001deg
● 支持软件限位，防止干涉
● 支持反向间隙补偿
● 支持螺距误差补偿
● 支持分期解锁功能
● 支持操作权限管理
● 支持急停复位输入、报警异常输出等安全功能
● 支持坐标、报警、驱动器状态等多种信息显示
● 支持第三方电机和直驱电机，兼容多摩川、雷尼绍。尼康等编码器协议
我们的优势
传动元件采用独家专利合金铜材质，耐磨率较传统部件提高260%。
主心轴与轴承一体设计，组合零件少，较小相对误差提供最佳刚性。
刹车元件独家倍力双活塞结构，将活塞作用面积提高两倍，大大增加刹车力。
采用特殊全圆周刹车环组，
5Mpa油压保证稳定不漏。
蜗杆固定套与滚针之间有一轴承外环，提高蜗杆同心度，保证高定位精度。
电机安装面全部精密加工油封槽, 统一采用瑞典Trelleborg密封圈，防水等级IP65。
应用案例
驱控系统运行于大畏P200机床，驱控DDR转台
控制系统运行于西门子828D机床，驱控滚子凸轮转台
控制系统运行于精雕JD系列机床，驱控谐波转台
