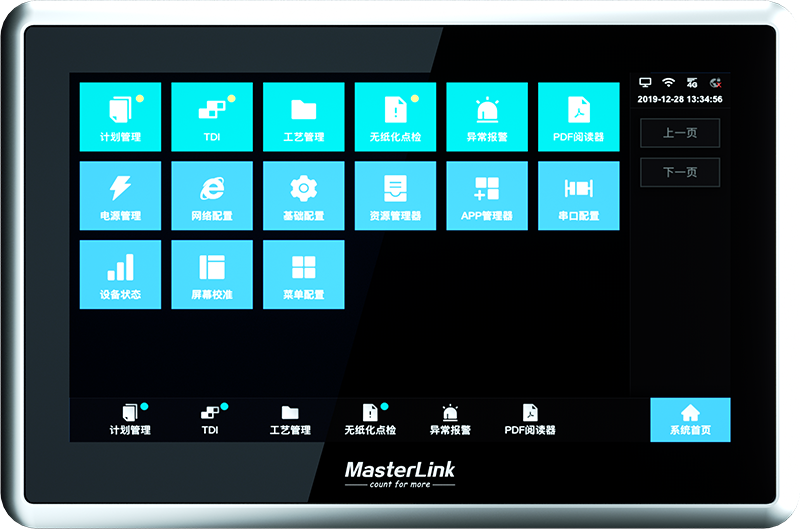

MasterLink MTPad
人机交互5G终端
软硬件交互中心
相关参数
主系统
CPU ARM® Cortex®-A9 1GHz 双核
RAM 2G DDR3
显示屏10.1寸高亮LED，工业级电阻触摸屏
存储扩展 内嵌TF存储卡，最大支持128G
网络接口
双网口 10/100Mbps自适应，RJ45，双网口支持手拉手交换
隔离保护 15KV空气放电及8KV接触放电保护
串行接口
RS485串口、RS232串口 1路485，2路232
光电隔离 每通道独立光电隔离
串口保护 所有信号线均提供 15KV ESD
流向控制 RS485 自动数据流向控制
DI / DO
光耦隔离 3路DI（24V）
光耦隔离 3路DO(24V)
USB / LED指示灯 / RTC
USB2.0 1路HOST 1路OTG
系统 电源
RTC 内嵌后备锂电池RTC
工作环境/电源
工作温度 -40℃ ~85℃
电源输入 24VDC 防反接保护和过流过压保护
电源输出 1路5V/2A 1路24V/2A
4G
4G模块 MINI PCIe接口
射频波段 TDD:38/40/41(n) FDD:1/3/5 UMTS：1/8
标准 TDD-LTE/FDD-LTE/UMTS
GPS / WIFI / SIM卡
北斗模块（选配） 4g模块带北斗/gps
主从模式（标配） 2.4g/5g
SIM插槽 内置M2M物联网芯片/插拔式sim卡
机械特性
外壳 铝合金（>2mm）
重量 1000g（此为工程塑料外观重量，压铸铝待更新）
尺寸 276*178*38（mm）
安装方式 适配VESA标准孔位安装支架，辅助强磁吸附

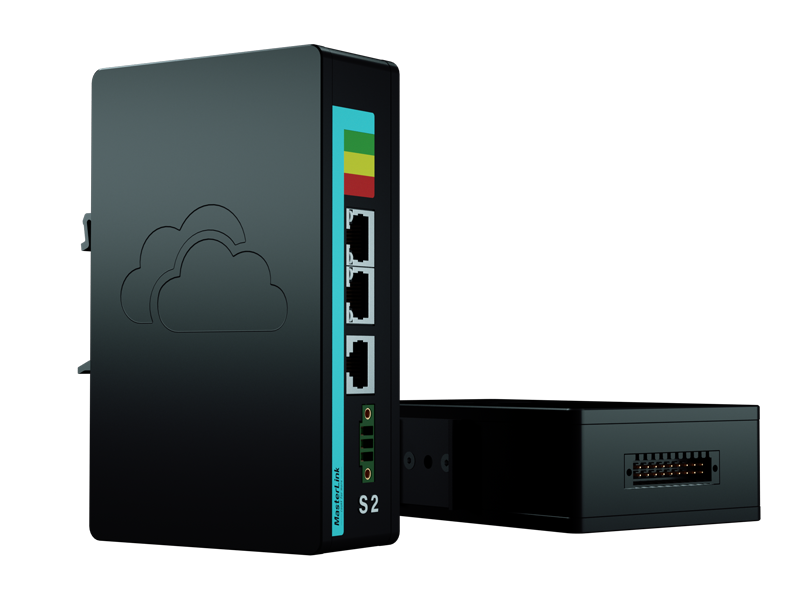

MasterLink S2
智能网关
智能数据采集终端
相关参数
主系统
CPU ARM® Cortex®-A8 800MHz
RAM 512M DDR3
存储扩展 内嵌TF存储卡，最大支持128G
网络接口
双网口 10/100Mbps自适应，RJ45，双网口支持手拉手交换
隔离保护 15KV空气放电及8KV接触放电保护
串行接口
RS485串口、RS232串口 RJ45，1路485，1路232
光电隔离 每通道独立光电隔离
串口保护 所有信号线均提供 15KV ESD
流向控制 RS485 自动数据流向控制
GPS / WIFI / SIM卡
北斗模块 （选配）
主从模式 （选配）
SIM插槽 内置M2M物联网芯片/插拔式sim卡
机械特性
外壳 铝合金（>2mm）
重量 500g
尺寸 150×90×40 mm
安装方式 导轨安装
工作环境/电源
工作温度 -40℃ ~85℃
电源输入 12～36 VDC，推荐使用24VDC
系统功耗 500mA 12VDC，6w
4G
4G模块 MINI PCIe接口
射频波段 TDD:38/40/41(n) FDD:1/3/5 UMTS：1/8
标准 TDD-LTE/FDD-LTE/UMTS
按钮 / LED指示灯 / RTC
功能 支持“重置为出厂默认设置”
系统 电源、运行、报错
4G网络 正常，中断
RTC 内嵌后备锂电池RTC
MasterLink MTPad
人机交互5G终端
软硬件交互中心
相关参数
主系统
CPU ARM® Cortex®-A9 1GHz 双核
RAM 2G DDR3
显示屏10.1寸高亮LED，工业级电阻触摸屏
存储扩展 内嵌TF存储卡，最大支持128G
网络接口
双网口 10/100Mbps自适应，RJ45，双网口支持手拉手交换
隔离保护 15KV空气放电及8KV接触放电保护
串行接口
RS485串口、RS232串口 1路485，2路232
光电隔离 每通道独立光电隔离
串口保护 所有信号线均提供 15KV ESD
流向控制 RS485 自动数据流向控制
DI / DO
光耦隔离 3路DI（24V）
光耦隔离 3路DO(24V)
USB / LED指示灯 / RTC
USB2.0 1路HOST 1路OTG
系统 电源
RTC 内嵌后备锂电池RTC
工作环境/电源
工作温度 -40℃ ~85℃
电源输入 24VDC 防反接保护和过流过压保护
电源输出 1路5V/2A 1路24V/2A
4G
4G模块 MINI PCIe接口
射频波段 TDD:38/40/41(n) FDD:1/3/5 UMTS：1/8
标准 TDD-LTE/FDD-LTE/UMTS
GPS / WIFI / SIM卡
北斗模块（选配） 4g模块带北斗/gps
主从模式（标配） 2.4g/5g
SIM插槽 内置M2M物联网芯片/插拔式sim卡
机械特性
外壳 铝合金（>2mm）
重量 1000g（此为工程塑料外观重量，压铸铝待更新）
尺寸 276*178*38（mm）
安装方式 适配VESA标准孔位安装支架，辅助强磁吸附
MasterLink S2
智能网关
智能数据采集终端
相关参数
主系统
CPU ARM® Cortex®-A8 800MHz
RAM 512M DDR3
存储扩展 内嵌TF存储卡，最大支持128G
网络接口
双网口 10/100Mbps自适应，RJ45，双网口支持手拉手交换
隔离保护 15KV空气放电及8KV接触放电保护
串行接口
RS485串口、RS232串口 RJ45，1路485，1路232
光电隔离 每通道独立光电隔离
串口保护 所有信号线均提供 15KV ESD
流向控制 RS485 自动数据流向控制
GPS / WIFI / SIM卡
北斗模块 （选配）
主从模式 （选配）
SIM插槽 内置M2M物联网芯片/插拔式sim卡
机械特性
外壳 铝合金（>2mm）
重量 500g
尺寸 150×90×40 mm
安装方式 导轨安装
工作环境/电源
工作温度 -40℃ ~85℃
电源输入 12～36 VDC，推荐使用24VDC
系统功耗 500mA 12VDC，6w
4G
4G模块 MINI PCIe接口
射频波段 TDD:38/40/41(n) FDD:1/3/5 UMTS：1/8
标准 TDD-LTE/FDD-LTE/UMTS
按钮 / LED指示灯 / RTC
功能 支持“重置为出厂默认设置”
系统 电源、运行、报错
4G网络 正常，中断
RTC 内嵌后备锂电池RTC
